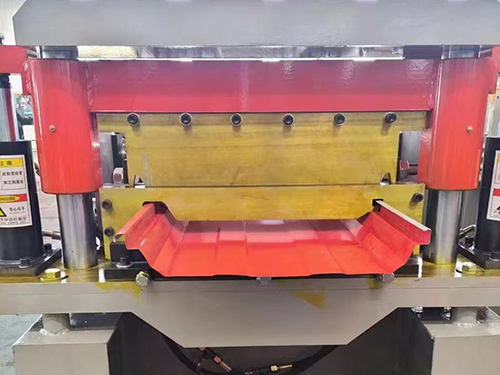

河北760角驰压瓦机

760 型角驰压瓦机是一种常用于钢结构建筑屋面施工的设备，以下是其相关介绍：

结构组成

装料架：用于放置待加工的金属卷材，为生产提供连续的板材供应。

装料架支座：支撑装料架，确认其稳定性，保护卷材在放料过程中不会晃动或偏移。

进料导入平台：引导金属板材准确地进入成型主机，使板材在进料过程中保持平稳，防止跑偏。

成型主机：是设备的核心部件，通过一系列的轧辊对金属板材进行连续辊压成型，使板材形成 760 型角驰瓦的特定波形。

成型剪切装置：当板材达到设定的长度后，在液压系统的驱动下将板材切断，深受所需长度的屋面板。

液压站：为设备的动作提供动力，如驱动成型剪切装置进行剪切动作，以及为其他需要液压动力的部件提供支持。

电脑控制箱：采用优良的控制系统，如台湾台达 DVP14ES 主机计算机搭配文本屏显示的电控系统，实现对设备的自动化控制和生产信息化管理，便于操作和监控生产过程。

工作原理

将金属卷材放置在装料架上，板材从装料架经进料导入平台进入成型主机。成型主机内的轧辊对板材进行辊压，使其逐渐形成 760 型角驰瓦的波形。电脑控制系统准确控制板材的输送长度和速度，当板材达到设定长度时，成型剪切装置在液压站的驱动下将板材切断，深受成品屋面板。

技术参数

外形尺寸：一般长 10m、宽 1.5m、高 1.5m 左右，不同厂家的设备可能会有所差异。

电机功率：主机功率通常为 5.5kW，油泵电机功率为 3 - 4kW，以提供设备运行所需的动力。

压型轴径：材质为 45 号钢，直径 70 - 75mm，保护压型过程的稳定性和强度。

成型排数：通常为 20 - 22 排轴成型，使板面平整。

压型轮：由轴承钢精加工而成，表面采用加时硬镀铬处理，防止生锈且避免划伤板材表面。

剪切刀：采用 Cr12 钢材质，经高温淬火而成，采用导柱剪切，保护剪切的精度和质量。

压板厚度：适用板材厚度一般在 0.2 - 1mm 之间，可加工多种不同材质和规格的金属板材。

压板宽度：进料宽度为 1000mm，效果优良覆盖宽度为 760mm。

传动方式：采用 1 - 1.2 寸链条传动，传动稳定，动力传输效率好。

生产速度：一般为 8 - 12 米 / 分钟，一些高空压瓦机的高配置机型速度可达 30 米 / 分钟。

产品特点

自动化程度好：采用优良的控制系统，实现了生产过程的自动化，减少了人工操作，提高了生产效率和产品质量。

产品：通过精度适宜的模具和轧辊，生产出的屋面板尺寸精度好、外观平整美观、漆纹均匀，且具有良好的强度和(以实际报告为主)性能。

(以实际报告为主)性能优良：生产的屋面板采用 45 度锁口咬合安装，打破了传统屋面用螺栓连接的惯例，效果优良解决了屋面渗漏问题。

操作维护简便：设备采用人性化设计，操作界面简单易懂，便于操作人员上手。同时，设备的维护和保养也较为方便，降低了维护成本。

应用行业

主要用于生产各种屋面板、隐藏式屋面板，应用于彩钢瓦全钢结构厂房框架、单面彩钢板钢结构厂房、多跨式钢结构车间、大跨度厂房等建筑的屋面工程，能够满足不同建筑的屋面(以实际报告为主)和装饰需求。
